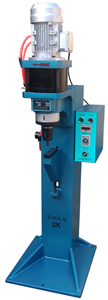

 PXR1000F立式鉚接機 |
.jpg) PXR2000氣動旋鉚機 |
.jpg) PXR1000-2合頁鉚接機|雙頭旋鉚機 |

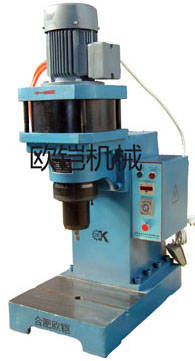

 PXR2500氣動旋鉚機 |
鉚釘直徑 |
推薦旋鉚機型號 |
臺式加高鉚接機 |
PXR1000D臺式加高旋鉚機|鉚接機 |
PXR系列氣動旋鉚機技術參數表
| 單位 | PXR300 | PXR500 |
PXR2500 |
|||
| 鉚接能力 | mm | ≤Φ3 | Φ2～Φ6 | Φ3～Φ8 | Φ4～Φ12 | Φ5～Φ14 |
| 旋鉚壓力 | KN | 0.5-3 | 1-5 | 2-10 | 2-20 | 4-25 |
| 最大工作行程 | mm | 40 | 40 | 40 | 40 | 40 |
| 行程可調量 | mm | 20 | 20 | 20 | 20 | 20 |
| 閉合高度 | mm | 180 | 210 | 210 | 210 | 210 |
| 閉合高度調節量 | mm | 140 | 160 | 160 | —— | —— |
| 喉口深度 | mm | 90 | 155 | 155 | 140 | 140 |
| 鉚頭伸出長度 | mm | 30 | 33 | 33 | 45 | 45 |
| 工作臺尺寸 | mm | 225×180 | 220×320 | 220×320 | 280×380 | 280×380 |
| 輸入氣壓 | bar | 2～6 | 2～6 | 2～6 | 2～6 | 2～6 |
| 使用電源 | V | AC 220 | AC 380 | AC 380 | AC 380 | AC 380 |
| 功耗 | W | 90 | 250 | 370 | 750 | 750 |
| 電機轉向 | —— | 順時針 | 順時針 | 順時針 | 順時針 | 順時針 |
| 注：鉚接能力以實心Q235(A3)鋼鉚釘為標準，如鉚釘材質為有色金屬、空心鉚釘，鉚接能力可酌情放大。 | ||||||
旋鉚與傳統冷沖壓鉚接及熱鉚相比具有多種優勢：
——傳統冷沖壓鉚接功耗大，旋鉚所需壓力僅為傳統沖壓鉚接的1/10；
——傳統冷沖壓鉚接由于是所需鉚接部位整體受力，所鉚釘容易彎曲或被鐓粗（特別是鉸鏈類廠而細的鉚釘），旋鉚方式由于其獨特的鉚接方式成功克服了這個缺點；
——傳統鉚接外觀往往出現開裂或變形不規則現象，不僅缺乏美觀，而且影響牢固度，旋鉚后鉚接面規則美觀牢固；
——傳統沖壓鉚接由于其力度大且為沖擊力，對操作者比較危險，旋鉚機出力柔和，避免對操作者造成傷害；
——傳統熱鉚鉚接成形后會破壞鉚釘鍍層，而采用旋鉚的方式將可以解決這一難題。
PXR系列氣動旋鉚機可實現繼電器控制或電腦智能的單片機、PLC控制，可以實現手動、半自動和自動功能，可以滿足不同客戶的需求。
鉚接原理：PXR鉚接機采用旋轉下壓的方式鉚接工件。旋鉚機工作時動力帶動鉚接頭下壓鉚釘使之鉚接成型成型。鉚頭下壓鉚釘并不是像傳統沖床那樣直接以直線運動的方式與鉚釘接觸，而是以一定的擺動角度與鉚釘接觸，一邊下壓一邊繞鉚釘公轉（如上圖），與鉚釘點接觸，由局部變形逐漸形成整體變形，由量的變化從而形成質的飛躍，達到美觀牢固的鉚接效果。
由于鉚接頭是以點接觸使鉚釘局部變形的方式達到鉚接效果，所以旋鉚機鉚接鉚釘所需的力僅為傳統壓鉚或沖鉚力的1/10，節能高效，是用戶理想的選擇。

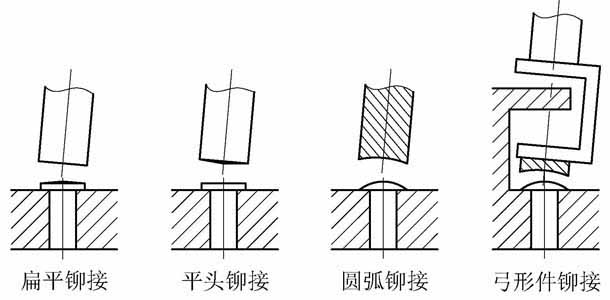

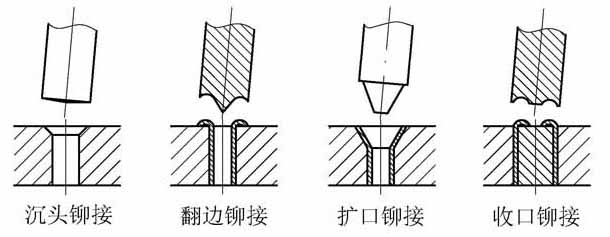

鉚頭類型示意圖及鉚釘鉚后的示意圖
