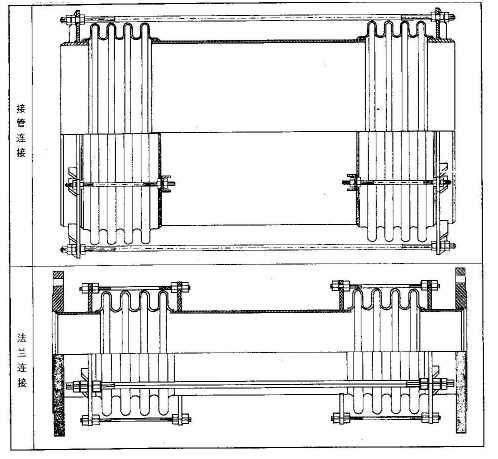

一、結構簡圖

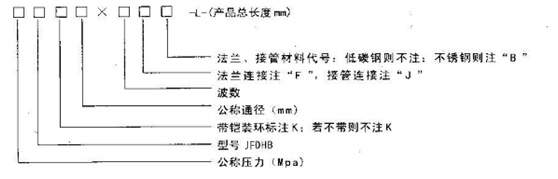

二、標注代號

       舉例:16 JFDHBK800-8BJ-3000:表示公稱通徑為800,公稱壓力為1.6Mpa,波紋管總波數為8個波,產品總長度為3000mn,不銹鋼接管連接的大拉桿橫向型波紋補償器。

三、大拉桿橫向波紋補償器對支座作用力的計算

橫向彈力     Fy=Ky?Y

彎距         M=Fy?L

公式中:Ky-橫向剛度N/mm。  Y-橫向補償實際值mm。 L-管架到補償器中點的距離mm

四、產品特點:

      該膨脹節是由兩個波紋管、長中間接管以及大拉桿等零件構成,它能吸收管系任意平面內的橫向位移。位移時大拉桿上的球面螺母繞球面墊圈轉動,同時大拉桿還具有承受內壓推力的能力。

五、安裝使用注意事項:

1、膨脹節上的小拉桿是安裝運輸“冷緊”用的,不可作為承力件,產品在管道上安裝完畢后,必須將其拆除,方可投入運行；

2、當對膨脹節的橫向位移量要求較大或系統壓力較高時,可對膨脹節進行“冷緊”,冷緊量這實際橫向位移的一半,即1/2￥。冷緊方向與橫向位移方向相反進行。
